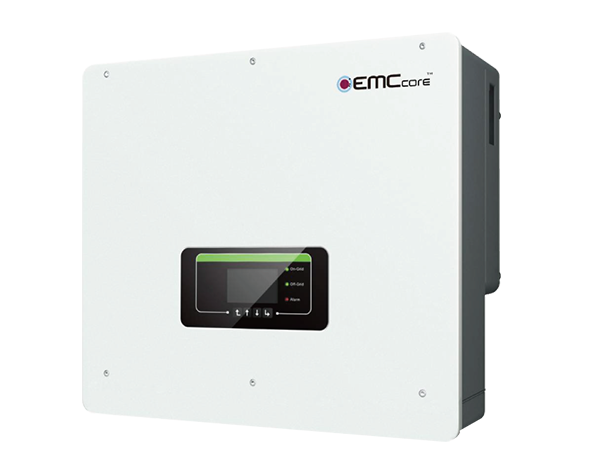

ハイブリッドインバータシリーズ


自立制御インバータと蓄電池を備えた太陽光発電システムの導入で、継続的な電力供給が可能になります。


製 品 特 徴

・4つのMPPT入力により柔軟な構成が可能
・APFモードによりグリッド電力の品質を向上
・多様な出力パターンで電力の節約が可能
・完全なデジタル制御でより高い精度で制御
・複数の並列により柔軟なシステムソリューションが可能
・オフグリッド出力は、三相と切り離されても、アンバランスを調整し出力

製品仕様


型式
出力結線
直流入力
(太陽光)
直流入力
(蓄電池)
交流出力
(グリッド)
交流出力
(自立)
外形寸法
(W×H×D)
質量
10KW 3PH単相3線式180V-960V200V-800V10000W10000W565×508×244mm37kg
型式10KW 3PH
出力結線単相3線式
直流入力
(太陽光)
180V-960V
直流入力
(蓄電池)
200V-800V
交流出力
(グリッド)
1000W
交流出力
(自立)
1000W
外形寸法
(W×H×D)
565×508×244mm
質量37kg

使用用途

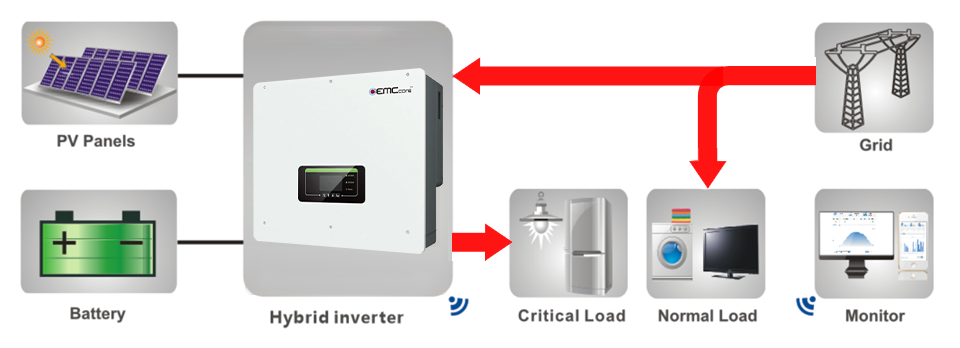

Energy Storage System Solution
SCHEMATIC DIAGRAM
Auto mode
e.g.1 : PV is strong
Auto mode
e.g. 2: PV is weak
Auto mode
e.g. 3: No PV & Battery is flat
Time-of-use mode
Time-of-use mode
e.g. 4: Off-peak cost period
Off-grid work
e.g. 5: PV is strong
Off-grid work
e.g. 6: PV is weak
Off-grid work ( UPS )
